正面圖

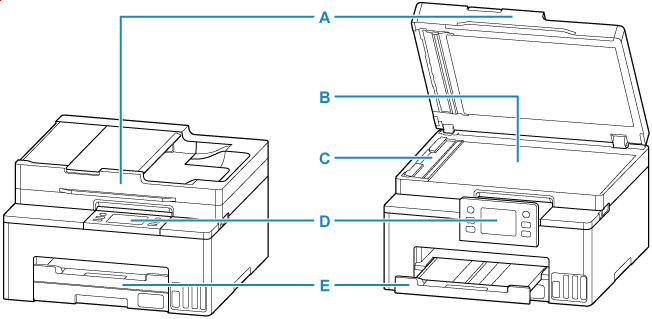

A: 文件蓋板

開啟以在原稿玻璃上放置原稿。

B: 原稿玻璃

在這裡放置原稿。

C: 自動送稿機掃描輔助器

僅在清潔自動送稿機時取下。

D: 操作面板

用以變更印表機設定或操作印表機。 列印開始前，出紙托盤會將面板推開。

• 操作面板

E: 出紙托盤

輸出已列印的紙張。 列印前將其拉出。

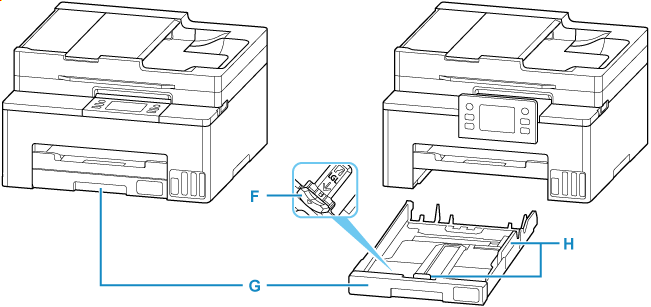

F: 伸縮凸片

用於在紙匣中裝入Legal大小的紙張。

G: 紙匣

裝入紙張，然後將其送入印表機。

• 裝入一般紙張

H: 紙張導引器

對齊紙疊的右側/左側/前端。

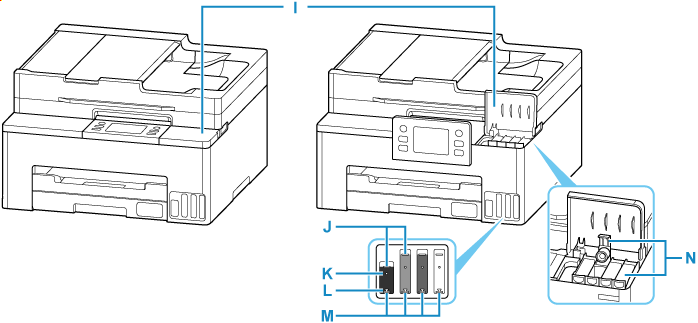

I: 墨水盒艙蓋

開啟以再填充墨水盒。

J: 上限線

表示最大墨水容量。

K: 單點

表示更換列印頭墨水時所需的墨水量。

L: 下限線

表示足以列印的墨水量下限。 請在墨水量低於此線前再填充墨水盒。

M: 墨水盒

黑色墨水盒位於左側，彩色墨水盒(藍色、紅色和黃色)位於右側。

請再填充墨水不足的墨水盒。

• 再填充墨水盒

N: 墨水盒蓋

開啟以再填充墨水盒。

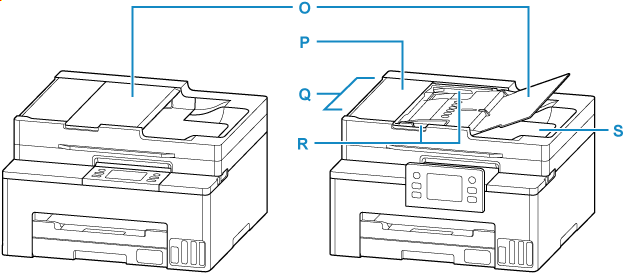

O: 文件托盤

開啟以在自動送稿機中裝入文件。 可以裝入兩頁或更多相同大小和厚度的文件。 將要掃描的一面向上裝入文件。

P: 文件送稿機蓋

清除夾住的文件時開啟此蓋。

Q: ADF(自動送稿機)

在這裡裝入文件。 裝入文件托盤中的文件可一次自動掃描一張。

• 在ADF(自動送稿機)中裝入文件

R: 文件導引器

調整此導引器，使其適合自動送稿機中的文件寬度。

S: 文件輸出槽

從自動送稿機掃描的文件將傳送到此處。
